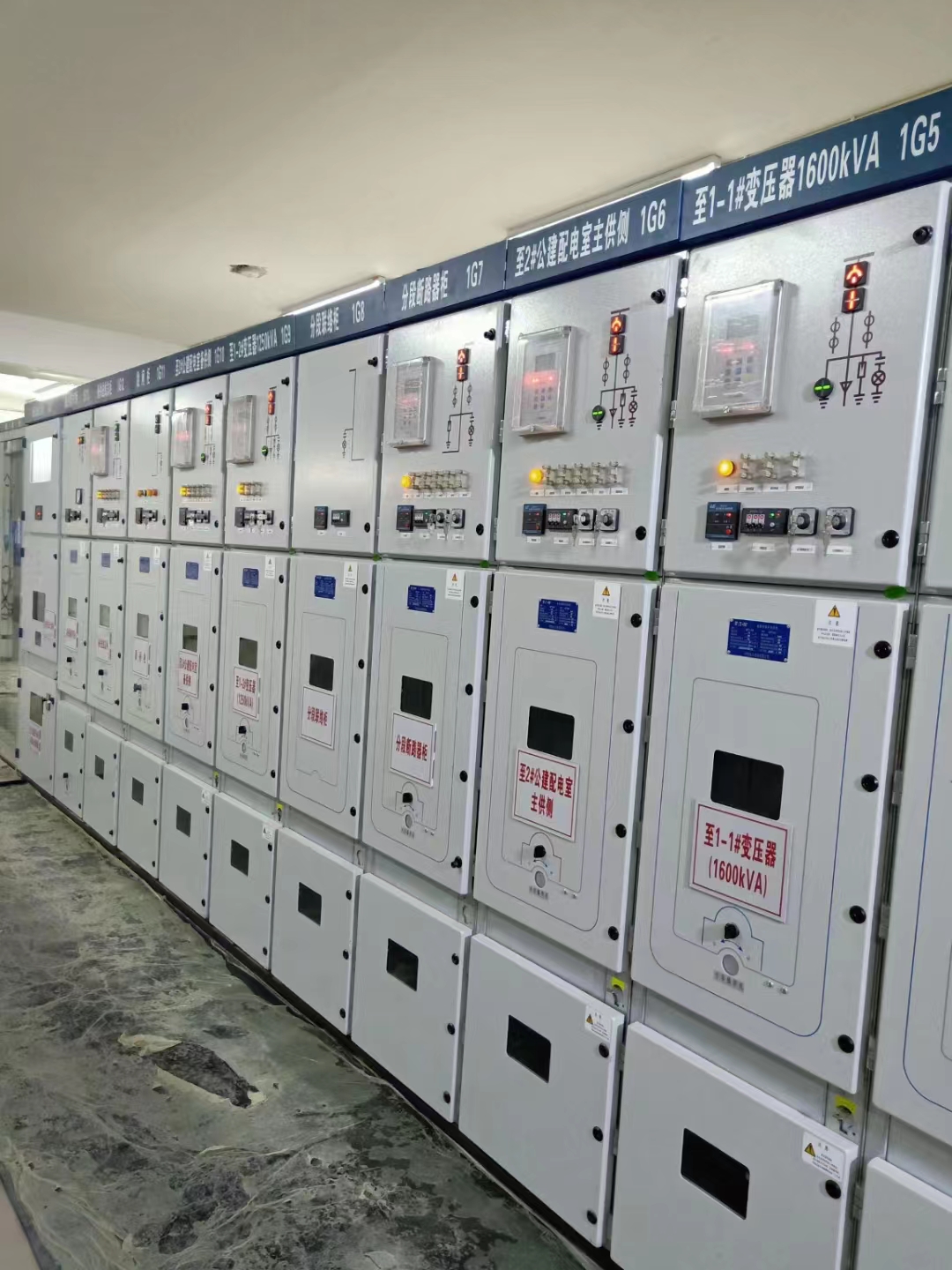

1、概述及产品照片

KYN28A-12（Z）（GZS1）铠装移开式交流金属封闭开关设备（以下简称“开关设备”）它适用于三相交流50HZ电力系统，用于接受和分配电能并对电路实行控制、保护及监测。

本产品符合标准：GB3906《3～35Kv交流金属封闭开关设备》，GB/T11022《高压开关设备和控制设备标准的共用技术要求》，IEC60298《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》，DL/T404《户内交流高压开关柜订货技术条件》。

2、使用环境条件

①周围空气温度：最高温度+40℃，最低温度－15℃。

②湿度条件：日平均相对湿度≤95%，日平均水蒸气压力不超过2.2kPa；月平均相对湿度：≤90%，月平均水蒸气压力不超过1.8kPa。

③海拔高度：标准型2000m及以下，高原型4000m 及以下.

④地震烈度：不超过8度。

⑤周围空气应不受腐蚀型或可燃气体、水蒸气等明显污染。

⑥无经常性的剧烈振动场所。

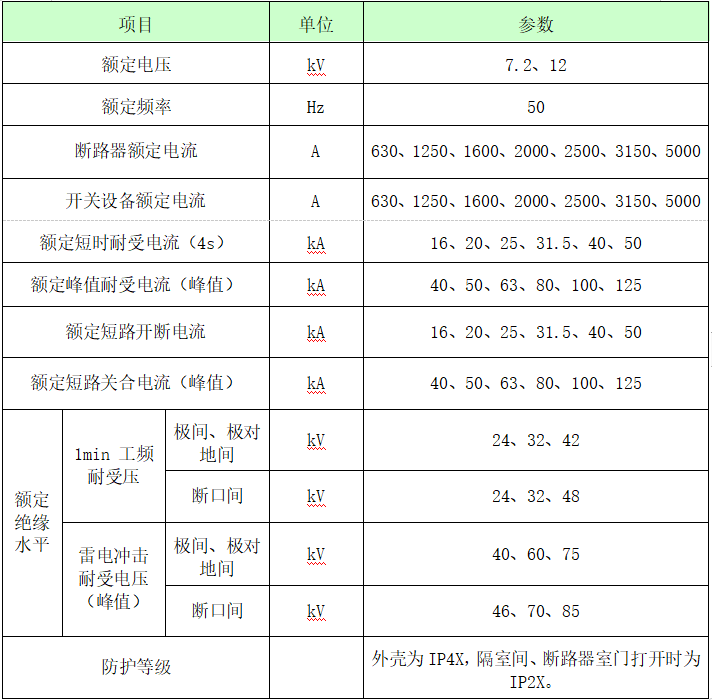

3、开关设备技术参数

4、性能结构特点

①柜体及表面处理

柜体采用进口敷铝锌板经双重折弯用高强度螺栓栓接而成。整体强度高，可确保柜体外型尺寸一致。仪表室门、断路器室门、电缆室门采用优质冷轧钢板，表面经高压静电喷塑处理，防腐蚀、防霉变性能好。

②完全隔离的带电间隔

开关柜分为四个单独的隔室，断路器室、主母线室、电缆室、仪表室。高压室有各自独立的压力释放通道，各室均独立接地；隔室间的防护等级IP2X。

③中置式断路器室

完善的机械闭锁结构。断路器在试验位置与工作位置之间移动时静触头盒的隔离活门自动打开或关闭，确保工作人员不触及带电体；断路器及手车式组合单元在室内可分别锁定在试验位置、工作位置，实现电气连锁防止误操作；断路器合闸后，手车无法移动，防止带负荷推拉手车；断路器可在关门情况下操作；通过观察窗可看到手车在室内的位置及手车上的标志。

④相互隔离的主母线室

相邻柜间的主母线通过高压穿墙套管贯通，可防止故障蔓延。

⑤大空间电缆室

电缆室有较大的空间，可连接多根电缆，方便维护，透过视窗可观察电缆室运行状况。

⑥防震动仪表室

仪表室的安装采用防震措施，断路器、接地开关的合闸分闸操作不会引起保护装置误动作。仪表箱顶部设置独立的小母线室，可安装15路小母线，小母线可采用导线或Φ6铜棒，用户可自行选择。

⑦可配ZN63A、VS1、VD4、ZN12、ZN65、3AH、VB2等系列中置移开式真空断路器，V7、VHC-12系列F-C回路组合电器及其它手车式组合单元。相同规格的手车互换性好、绝缘性能高、机械寿命长、维护方便 。

⑧采用快速接地开关。

⑨简单有效的五防闭锁，可防止误操作、防止误入带电间隔。

9.1.1 接地开关在分闸位置时，手车才能在试验位置与工作位置之间移动。

9.1.2 只有断路器手车充分锁定在试验位置或工作位置时，才可进行合闸或分闸操作。断路器合闸后，手车无法移动，防止带负荷推拉手车。

9.1.3 手车在工作位置时，二次插头被锁定不能拔除。

9.1.4 接地开关关合时，手车不能从试验位置移至工作位置。

9.1.5 接地开关仅在手车处于试验位置时才能被操作。

9.1.6 接地开关在分闸位置时，电缆室门和柜后封板打不开，可防止误入带电间隔。

⑩防凝露措施

柜内配置防凝露装置，可使开关柜在潮湿的环境中可靠运行。防止误入带电间隔。开关柜通过凝露和污秽试验及内部故障试验。

⑪安全可靠的接地系统

电缆室后下方独立设置ＴＭＹ40×10mm²接地铜母排（根据主回路电流等级配置接地铜母排）可贯通相邻各柜，开关柜处于良好的接地状态，确保操作人员人身安全。

开关柜可不靠墙或墙靠安装。
