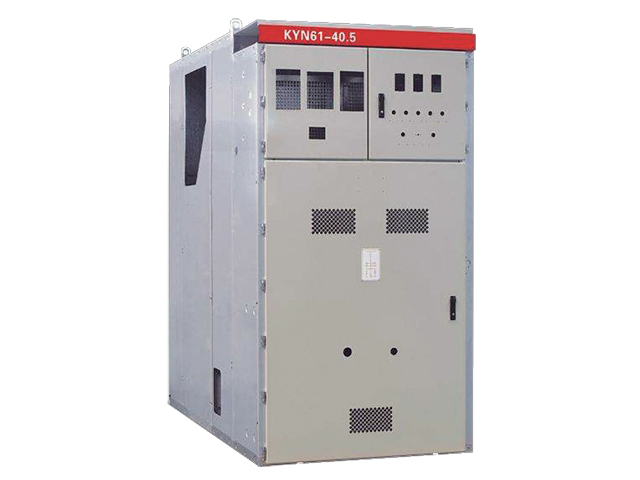

1、概念及产品照片

KYN61-40.5(Z)型金属铠装移开式交流金属封闭开关柜(以下简称开关柜)系三相交流50HZ、额定电压40.5KV的户内成套配电装置，断路器可选配Z185-40.5、VEP-40.5、m4、WBG等真空断路器和法国阿海珐公司FP等系列六氟化硫断路器，能满足不同用户的要求，作为发电厂、变电站及工矿企业接受和分配电能之用，并对电路起到控制、保护和监测等功能，还可以用于频繁操作的场所。本产品符合标准 GB3906(3-35KV交流金属封闭开关设备)。GB/T11022(高压开关设备和控制设备标准的共用技术要求)。IEC60298(额定电压1KV以上50KV及以下交流金属封闭开关设备和控制设备)，DL/404(户内交流高压开关柜订货技术条件)。

2、使用环境条件

①海拔高度:不超过 2000米:

②环境温度:上限为40℃:下限为-10℃:

③相对湿度:日平均值不大于 95%，月平均不大于90%:

④地震烈度:不超过8度;

⑤没有火灾爆炸危险，没有剧烈震动及化学腐蚀等严重污秽的场所:注:超出上述环境条件时，用户应与制造厂协商。

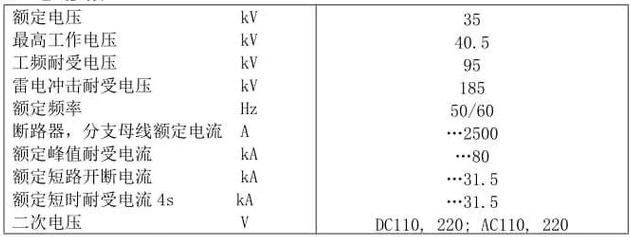

3、技术参数

注:外界温度55℃额定电流 2500A需强制通风

4、技术要求

①开关柜由固定的柜体和可移开部件两大部分组成,根据柜体电气设备的功能，分成四个不同单元:母线室、断路器室、电缆室、低压室;开关柜外壳和隔板是采用敷铝锌钢板经数控机床加工和折弯之后在专用夹具上组装栓接而成;在断路器室、母线室和电缆室的上方均设有压力释放装置，当发生内部故障电弧时，伴随电弧的出现，开关柜内部气压升高，顶部装设的压力释放金属板将被自动打开，释放压力和排泄气体，以确保操作人员和开关柜安全。

②开关柜应有测量、控制、联锁、闭锁等功能所需的继电器、表计、操作开关等。

③开关柜的安装与调试均可在柜前进行，且柜门关闭后仍然可以在柜前进行操作。

④开关柜的防护等级为IP4X，断路器室门打开时为IP2X。

⑤断路器具有可靠的“防跳”功能，所有操作机构各辅助开关的接线，除特殊要求外，同规格均采用相同的连线以保证手车的互换性，手车上配有机械式计数器，用于合闸时计数，计数器应安装在手车面板上，并有观察孔，断路器手车面板上设有机械式分合闸状态指示、弹簧储能状态指示和手动分合闸按钮，指示器易于观察。

⑥开关柜的门板面漆采用静电喷涂后的焙烤，表面抗冲击，耐腐蚀并保证外形的美观。

⑦开关柜内手车的推进、抽出应灵活方便，不产生冲击力，相同规格的手车具有良好的互换性，结构相同的组件应能互换。

⑧开关柜为金属铠装移开式结构。各组件及其支持绝缘件的外绝缘爬电比距不小于 20 mm/kV。

⑨可将接地开关、电流互感器、避雷器、高压带电显示抽取装置等文件装于电缆室内。

⑩柜体设专用接地铜排，可通过预设连接板将各柜体接地铜排连为文称,致下载高清无该接地铜排设有供连接用的连接端子，并带有明显的接地标志。

⑪开关柜采用复合绝缘，柜内各相间与对地间净距均符合相关标准的规定。采用热缩套管和绝缘板。母线接头处用耐热PVC绝缘胶带和绝缘罩包扎，使整柜无一带电裸露体，达到全绝缘标准。母线接头均锡。

⑫综合保护测控装置安装在开关柜继电器室内，高压柜成套商应负责安装调试。

开关柜设有必要的电气五防联锁，即防止误分、合断路器，防止带负荷分、合隔离开关或隔离插头，防止接地开关合上时送电，防止带电合接地开关，防止误入带电隔室等。
