1、产品照片

2、总则

2.1本设备技术规范书适用于10kV美式箱变，本技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。

2.2供方须执行现行国家标准和行业标准。应遵循的主要现行标准如下。本技术规范出版时，所示版本均为有效。所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。有矛盾时，按现行的技术要求较高的标准执行。

  DL/T 537-2002  《高压/低压预装箱式变电站选用导则》

GB/T 17467-1998 《高压/低压预装式变电站》

JB/T 10217-2000 组合式变压器

GB/T17467-1998《高压/低压预装式变电站》

GB/T11022-1999《高压开关设备和控制设备标准的共同技术要求》

GB/T14048-1993《低压开关设备和控制设备总则》

DL/T537-2002《6～35kV箱式变电站订货技术条件》

3、使用环境条件

  ①周围空气温度：最高气温：＋40℃ ；最低气温：－15℃；最高日平均气温：＋30℃；最高年平均气温：＋20℃；最大日温差：25K

  ②海拔：不超过1000m；

  ③风速：不大于25m/s；

  ④环境湿度：月平均值不大于90%；日平均值不大于95%；

  ⑤耐地震能力 地震烈度：8级

  ⑥安装地点的倾斜度：不大于3°

  ⑦考虑日照、污秽、凝露及自然腐蚀的影响。

  ⑧周围空气不受腐蚀性或可燃性气体、水蒸气等明显污染，箱式变安装地点无剧烈振动。

4、技术参数要求

  4.1技术参数

①系统额定电压：10kV，最高电压：12 kV；

②额定频率：50Hz；两工位开关额定电流≥630A。

③额定热稳定电流及时间（kA/s）：高压回路16kA/3，低压回路30kA/1；接地回路20kA/3。

④额定动稳定电流及时间（峰值，kA）：高压回路50；低压回路63；接地回路36；

⑤工频耐压(kV)：高压回路42；高压断口48；低压回路2.5；变压器35；控制与辅助回路：2.0。

⑥雷电冲击耐压(kV)：高压回路75；高压断口85；低压回路6。

⑦开关额定电流开断次数：200次，机械寿命：2000次。

⑧噪音水平：不大于45dB。（除特别注明外）

⑨箱壳防护等级：不低于IP34，要求具有防爆隔离，不危及人身安全。

⑩允许温升

   高压设备的允许温升值见GB/T11022-1999规定；变压器的允许温升值见GB1094或GB6450规定；低压设备的允许温升值见GB7251规定

4.2结构和技术要求

4.2.1箱体

①外壳的金属材料应经过防腐处理。箱体为焊接式。箱体在起吊、运输和安装时不应变形或损坏。箱体颜色军绿（除特别注明外）。箱体与基础的固定要求采用地脚螺栓固定方式。

②所有的门应向外开，开启角度应大于90⁰，并设定位装置。门应有密封措施，并装有把手、暗闩和能防雨、防堵、防锈的暗锁，铰链应采用内铰链。门的设计尺寸应与所装的设备尺寸相配合。

③箱体应设足够的自然通风口和散热措施，以保证在一般周围空气温度下运行时，所有的电器设备的温度不超过其最大允许温度。

④箱体顶盖的倾斜度不应小于3°，并应装设防雨檐。箱体底部要求采用不锈钢或环氧树脂隔板，防电缆沟管潮气、腐蚀气体及小动物。

⑤箱体基座和所有内外露金属件均应进行防锈处理，并喷涂耐久的防护层。门、窗和通风口应设防尘、防小动物进入和防渗、漏雨水措施。

4.2.2高压配电装置

①高压进线电缆头应有明显相别标记。

②高压室门的内侧应标出主回路的接线图，同时应注明操作程序和注意事项。电缆室的高度应满足安装、试验、维修的要求。

③进线配高压带电显示器，其安装位置应便于观察。高压进线每相必须配故障指示器。

4.3.3变压器选用S11－M型及S13－M型全密封型变压器（投标时说明），变比： 10.5±2×2.5％/0.4kV；连接组别：Dyn11

 4.3.4变压器的空载损耗实测值允许偏差应在3%以内，负载损耗实测值允许偏差应在5%以内，总损耗实测值允许偏差应在4%以内。

4.3.5绝缘油使用25#变压器油。变压器矽钢片选用高导磁优质晶粒取向冷轧钢片。

4.3.6采用三相三柱式叠铁芯或卷铁芯，低压箔绕。

4.4低压配电装置

①低压总开关额定电流按箱变容量折算成电流乘2倍选择，出线开关额定电流按出线回路平均分配箱变容量折算成电流乘2倍选择。总开关开断电流不小于50kA，馈线开关开断电流不小于35kA，总开关设三段式过流保护（瞬时、短延时、长延时），失压保护，馈线开关设二段式过流保护（瞬时、长延时），并配置故障类型显示指示灯。

②低压配电装置的连线均应有明显的相别标记。低压主母线和分支线必须包热缩绝缘套管，尽量减少低压裸露带电部分。

③低压室门的内侧应标出主回路的线路图，信号灯及仪表的装设位置应易于观察和安全地更换。

④当低压配电装置的接地采用TN接地形式时，可以采用同一接地体，接地导体应按中性线的截面和材质选择。

⑤低压总开关及馈线开关必须采用施耐德或ABB合资厂生产的开关。

4.5接地

①预装式变电站的接地系统应符合DL/T621—1997“交流电气装置的接地”的要求。并设有固定接地端子和明显的接地标志。

②预装式变电站的箱体应设专用接地导体，该接地导体上应设有与接地网相连的固定连接端子，其数量不少于两个，并应有明显的接地标志。接地端子为直径不小于12mm的铜质螺栓。接地导体应采用铜材，其电流密度应不大于200A/mm²，截面不小于30 mm²，并保证流过最大短路电流时不发生过热或影响周围物体的安全。

③专用接地导体所承受的动、热稳定电流应与高压配电装置的接地方式相配合。

④预装式变电站的金属骨架，高压配电装置、低压配电装置的金属支架均应有符合技术条件的接地端子，并与专用接地导体可靠地连接在一起。

⑤预装式变电站专用接地导体应相互联接，否则应通过专用的端子可靠地连接在一起。所有高、低压设备的非带电金属裸露部分均应可靠接地，门和在正常运行条件下抽出部分的接地，需保证在打开或隔离位置时，仍可靠接地。

⑥为不破坏开闭所箱体表面油漆，防止箱体底部锈蚀，保持箱体美观，接地螺栓或接地孔应设置在开闭所箱体内。

4.6低压无功补偿部分

⑴箱变应设有独立的低压无功补偿间隔，在装配设计时，应充分考虑日后维护和检修空间，同时还必须预留1个多功能电度表的安装位置。

⑵满足《电网公司低压无功补偿及计量装置技术规范书》（2007.4）要求。

⑶低压无功补偿容量及分组要求

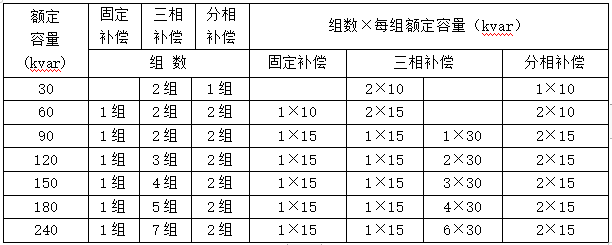

低压无功补偿容量宜为变压器容量的30%，并按下表标准容量选取（非标准容量时，向靠近的大容量值选取）；典型分组容量见下表（除特别注明外）。

⑷ 控制器选型要求

①应具备低压无功自动补偿、负荷监测、供电质量监测、电能计量、电压合格率统计、数据采集、处理及存储、交流采样、远程通信和保护等功能。

②以无功功率为控制物理量，以功率因数和电压为投切参考限制条件，运行中不应产生过补。

③应满足无功负荷快速变化的补偿要求；且具有过零投入、过零切除电容器组特性，投切过程不受电容器放电时间限制，响应时间小于50ms。

④主要技术参数：电压/电流0.5级、有功功率/无功功率1.0级、功率因数1.0级，有功电量1.0级、无功电量2.0级；32位处理器、16Mb存储器，整点数据/日保存100天，月统计数据保存1年，断电后所有数据保存时间不低于10年，电磁兼容性满足IEC4。

⑸控制开关选型要求

①固定补偿控制开关应选用低压断路器。

②三相共补控制开关应选用三相智能开关

③分相补偿控制开关应选用三相三控式智能开关

④投标方在应答投标书中说明控制开关型号和功耗。

⑹门上铝合金铭牌要求：制造厂名称和商标，型号、名称和出厂序号、出厂日期，额定参数，设计等级和防护等级。

5、试验：应按照国家标准和行业标准规定的项目、方法进行试验，并且各项试验结果应符合本技术标准。

 5.1 型式试验项目（提供型式试验鉴定报告）：

    一般检查；绝缘试验；温升试验；机械试验；机械操作试验；主回路电阻测量；动热稳定试验；关合和开断能力试验；防护等级试验；防雨试验；噪音试验；外壳机械强度试验。

  5.2 出厂试验项目

     一般检查；机械操作和机械特性试验；工频耐压测试；仪表、指示器等检查；高压主回路电阻测量和接地回路检查。

  5.3 现场交接试验

       a.机械操作试验 b.绝缘试验 c.测量保护和监测装置的校验 d.分合闸试验 e.辅助回路绝缘试验 f.相位检 g.防护等级的检定 h．空载损耗和负载损耗的测试。
